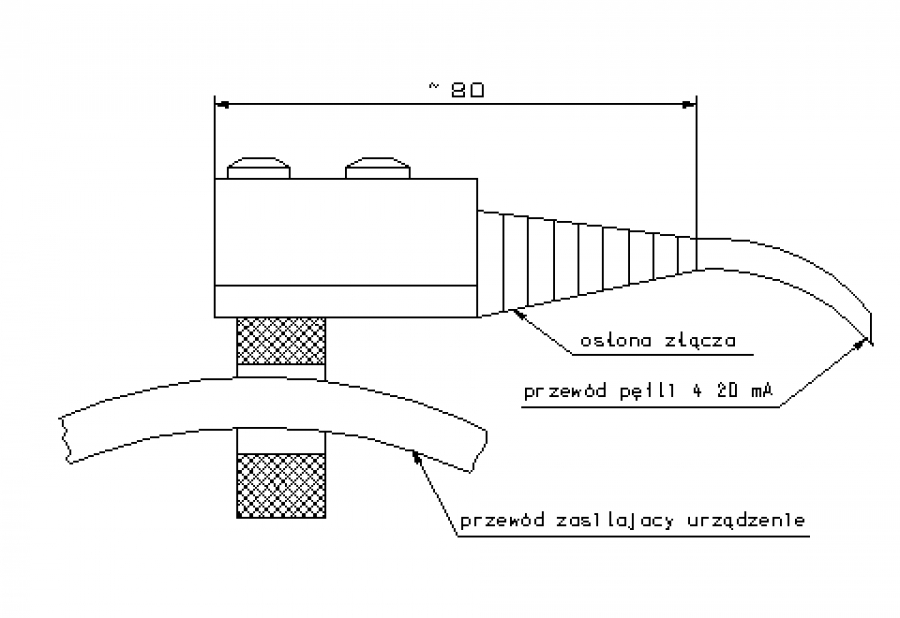

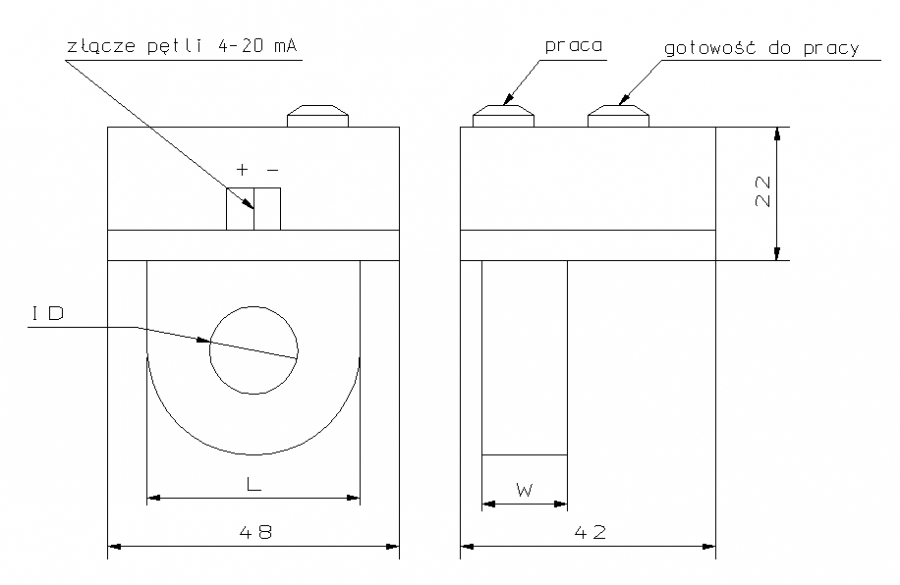

- Wymiary i schemat podłączenia
IDP-1

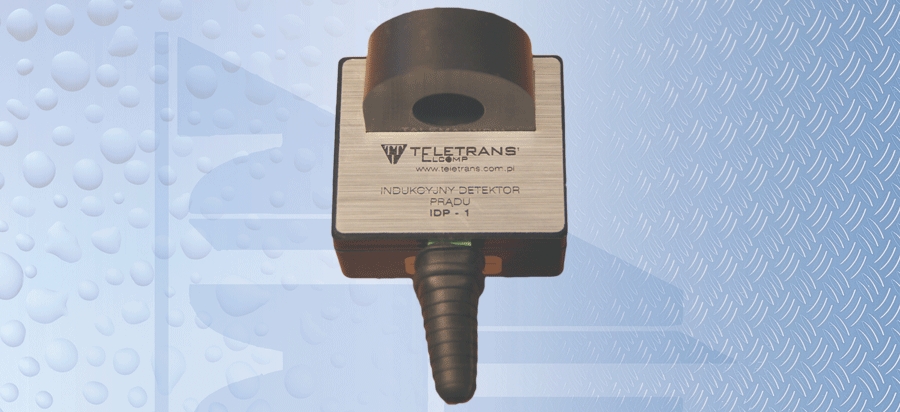

Indukcyjny Detektor Prądu IDP-1 służy do detekcji przepływu prądu elektrycznego za pomocą przekładnika prądowego zintegrowanego z tranzystorem w układzie OC. Może on być stosowny do monitorowania pracy jedno i trójfazowych maszyn elektrycznych oraz instalacji zasilających prądu przemiennego. Energię potrzebną do wysterowania tranzystora wyjściowego detektor pobiera z monitorowanej linii.
IDP-1
Parametry techniczne:
| Zakres pomiarowy | 50 A |
| Maksymalny prąd pomiarowy | 75 A |
| Wyjście | Tranzystor OC |
| Zakres napięcia zasilającego | 3...35 V DC |
| Maksymalny prąd wyjściowy | 100 mA |
| Stała czasowa odpowiedzi na wymuszenie skokowe | 0,1 s |
| Izolacja wejście/wyjście | 4 kV rms |
| Próg sygnalizacji detekcji prądu | 0,5 A |
| Zabezpieczenie przed odwrotną polaryzacją linii | Tak |
| Średnica otworu kablowego | 14.6 mm |
| Temperatura pracy | -10...+60 °C |
